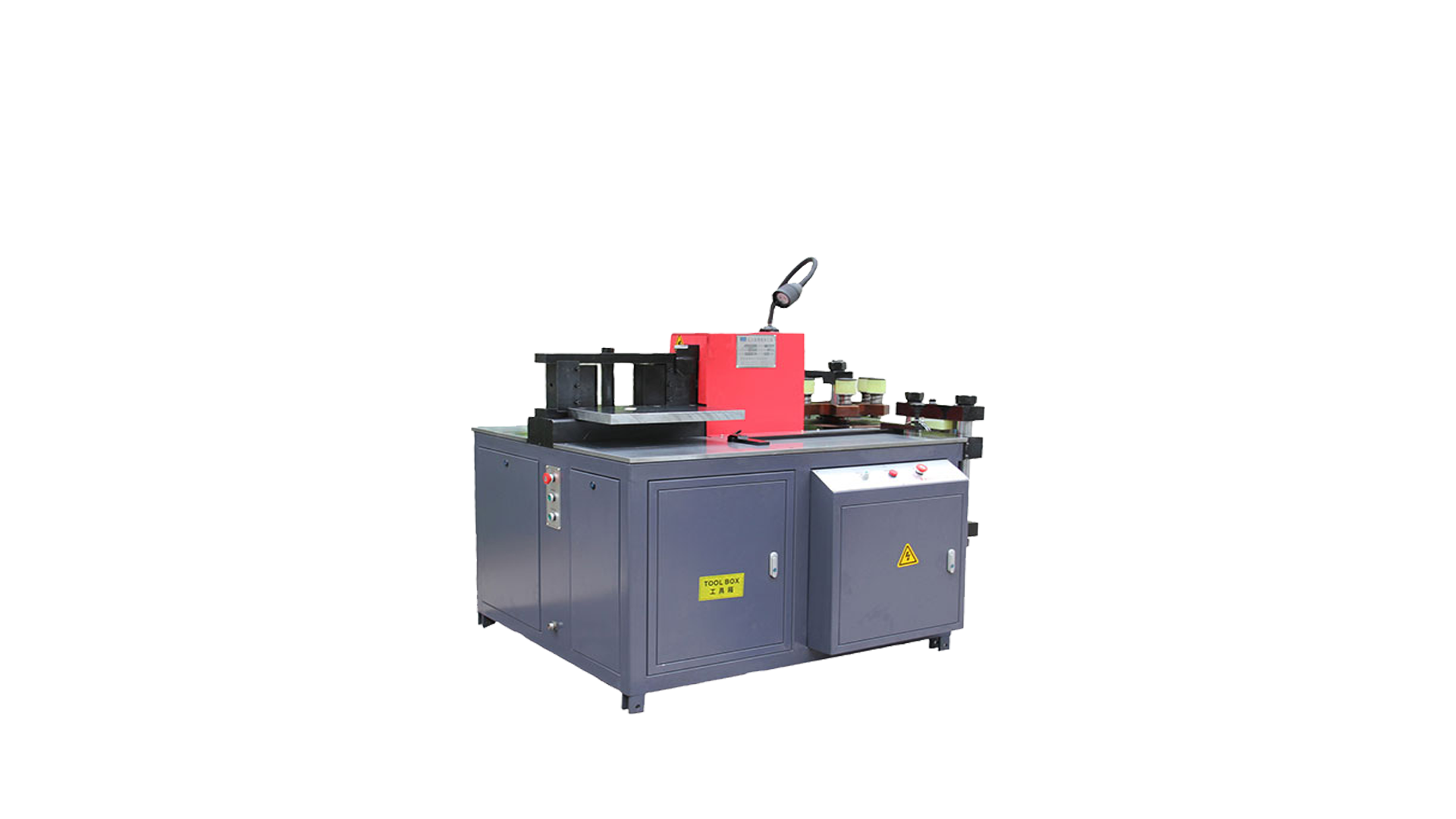

JMNSK-303E 母线加工机


产品详情

主要功能:

切断、冲孔(各种圆形及长圆)、折弯、立弯、压花压电缆接头、扭麻花、反压平等。


主要特点:

剪切单元采用通用的双刀式剪切,剪口平整,无毛刺。

冲孔工位采用六模位转盘,且转盘为整体加工件,保证了上模和下模的绝对对中,提

高了模具的同心度,模具的使用寿命大大提高。

折弯单元采用封闭式折弯,使其在折弯及压花时更均匀,并延长了使用寿命。

折弯单元采用双工作台,使三个单元同时工作时互不影响。

折弯采用立式加工,在加工时更安全方便。

机器的三个单元可以同时工作、互不影响,提高了加工效率。

液压油箱采用厚钢板焊接,并作磷化处理,使液压油长期不会变质。



技术参数:





型号

JMNSK-303E-SK

型号

JMNSK-503E-SK

公称压力

300KN

公称压力

500KN

最大加工尺寸

12*150mm

最大加工尺寸

16*250mm

冲孔加工范围

Φ4.3~25mm

冲孔加工范围

Φ4.3~36mm

立弯最大加工宽度

100mm*10mm

立弯最大加工宽度

100mm*10mm

工作台尺寸

1300mm*1100mm

工作台尺寸

1500mm*1300mm

机器外形

1700mm*1400mm*1400mm

机器外形

2000mm*1650mm*1550mm

机器重量

1550kg

机器重量

2400kg

折弯数控

折弯数控

三工位同时工作

三工位同时工作
